OSI, Modelo

A finales de 1970, la Organización Internacional de Normalización (ISO) comenzó a expandirse en el modelo del Departamento de Defensa, para desarrollar la Interconexión de Sistemas Abiertos (OSI: Open System Interconnetion).

El modelo OSI es la guía más ampliamente utilizado para un entorno de red. Es un marco conceptual que sirve como referencia para comprender mejor cómo funcionan los dispositivos de la red.

Define cómo se integran el hardware y software, en función de las diferentes capas, para permitir la comunicación entre ordenadores.

El modelo OSI define las normas para:

– La forma en que los dispositivos se comunican entre sí.
– Los medios utilizados para informar a los dispositivos al enviar datos y cuando no para transmitir datos.
– Los métodos que asegura que los dispositivos tienen un correcto flujo de datos
– Los medios utilizados para garantizar que los datos se pasan por la red sean recibidos por el destinatario.
– La manera como los medios de transmisión física son organizados y conectados.

El modelo OSI se compone de siete capas que se presentan como una pila.
Los datos que se pasa sobre la red se mueve a través de cada capa.

Las siete capas del modelo OSI son:
– Capa de aplicacion
– Capa de presentación
– Capa de Sesión
– Capa de transporte
– Capa de red
– Capa de enlace de datos
– Capa fisica

Cada capa del modelo OSI tiene sus propias funciones únicas. En cada capa existen protocolos asociados a estos.

El proceso de envío de datos  normalmente se inician en la capa de aplicación, se envía a través de la pila a la capa física y el paquete de datos se pasa por la pila a la capa de aplicación.

Cada capa del modelo OSI tiene sus propios protocolos.

TCP e IP son llamados colectivamente la pila de protocolos o de la red de protocolos de transporte.

Una pila de protocolos, es un conjunto de protocolos que están dispuestos en capas para permitir la comunicación.

En la pila de protocolos, cada capa proporciona servicios a la capa por encima de ella, y cada capa también recibe servicios de la capa de debajo de ella.

El modelo OSI presenta un prototipo por capas, esto con el fin de tener un estandar para el diseño de una red de datos,  pero esto no quiere decir que en la vida real siempre se cumpla asi.

A medida que los datos creados van cambiando de capa, tambien cambia su aspecto, ya que en cada capa se va agregando la respectiva informacion de los respectivos protocolos presentes alli.  Este proceso es llamado encapsulación.

De acuerdo con el protocolo de la suite TCP/IP, cada PDU (unidad de datos de protocolo) tiene un nombre nuevo para reflejar su nuevo aspecto cuando paso de una capa a la otra y son los siguentes:
– APLICACION / datos
– TRANSPORTE / segmento
– RED / paquete
– ENLACE DE DATOS / trama
– FISICA / bits

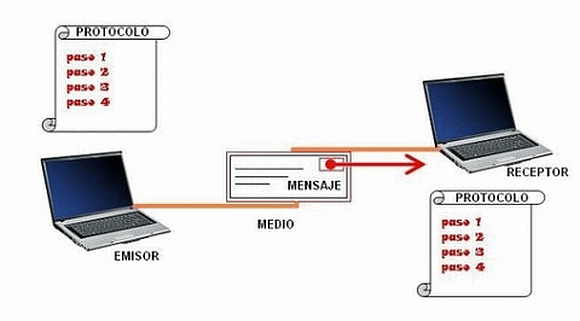

En sistemas informaticos cuando nos comunicamos compartimos información, la cual puede ser de forma local o remota Y se transmite en unidades de información binaria por un medio  de transmisión.

Componentes basicos de una PDU

– CARGA UTIL: Conjunto de datos que un usuario final envía a otro usuario final.
– DIRECCION DE ORIGEN: Identifica la dirección del usuario final que envía el mensaje, por si hay problemas en la entrega (MAC, IP…….).
– DIRECCION DE DESTINO: Identifica la dirección del el usuario final al que se va enviar el mensaje (MAC, IP…….).
– SISTEMA DE VERIFICACION: Sistema de control de errores (FSC, secuencia de verificación de trama), que es en si una formula matemática, si ambos usuarios finales concuerdan con la formula la carga útil es el correcto, en caso contrario se descartara el paquete
– COMUNICACIÓN ENTRE IGUALES: Proceso de interconexión de redes en el que cada capa se comunica con su capa correspondiente de la maquina de destino, no quiere decir que se comunican directamente sino que una PDU leerá su encabezado correspondiente todo lo demás lo vera como datos
– CAPA DE APLICACIÓN: La capa de aplicación es la capa más alta del modelo OSI, y proporciona la interfaz entre el protocolo de red y el software que se ejecuta en el equipo. La capa de aplicación proporciona los servicios necesarios

La aplicación de protocolos comunes incluye:
– File Transfer Protocol (FTP)
– Telnet
– Simple Mail Transfer Protocol (SMTP)
– Internet Message Access Protocol (IMAP)
– Post Office Protocol (POP)
– Hypertext Transfer Protocol (HTTP)
– Simple Network Management Protocol (SNMP).
– Network News Transfer Protocol (NNTP)

CAPA DE PRESENTACION

En la capa de presentación del modelo OSI, los datos transmitidos se traduce. La capa es responsable de traducir los datos entre los formatos que requiere la red y los formatos que el equipo está anticipando.

Las funciones desempeñadas en la capa de presentación de la OSI son:
– Conversión de protocolos
– Traducción de datos
– Cifrado y descifrado de datos
– Compresión de datos
– Conjunto de caracteres de conversión
– Interpretación de los comandos gráficos

Los datos se traducen en la capa de presentación cuando se transmite desde el emisor hasta el receptor.

La capa de presentación traduce los datos a un formato común que pueden ser leídos por ambos equipos.

CAPA DE SESION

La capa de sesión del modelo OSI permite a las sesiones de comunicación que se establecerá entre los procesos o aplicaciones que se ejecutan en dos equipos diferentes.

Un proceso es una tarea específica que está asociada con una aplicación particular.  Las solicitudes pueden ejecutar simultáneamente varios procesos.

La capa de sesión utiliza los circuitos virtuales creados por la capa de transporte para establecer sesiones de comunicación.

Las importantes funciones que realiza en la capa de sesión para establecer, mantener y finalizar sesiones de comunicación se resumen a continuación:
– Establece, termina, y los monitores de las sesiones de comunicación entre las aplicaciones
– Búsqueda de nombre y funciones de seguridad.
– La colocación de la información de encabezado en un paquete que determina el punto donde se inicia un mensaje y el punto donde termina un mensaje.
– Sincronización de datos.

La capa realiza la sincronización entre la capa de sesión del transmisor de datos y la capa de sesión del receptor de los datos.

Controla si la comunicación o mensajes que se intercambian en un período de sesiones se transmiten como mensajes de full duplex o half duplex
– Full duplex: La información se transmite de forma simultánea, y en ambas direcciones.
– Half duplex: La información se transmite en ambos sentidos, y las corrientes en una dirección en un momento.

CAPA DE TRANSPORTE

La capa de transporte es responsable del transporte de datos de forma secuencial, y sin perdida de datos.

La capa de transporte divide los mensajes grandes en pequeños paquetes de datos para que pueda ser transmitida a la computadora de destino.

También ensambla los paquetes en los mensajes para que pueda ser presentado a la capa de red.

Las importantes funciones que realiza en la capa de transporte para permitir la comunicación de red se enumeran a continuación:
– La resolución de nombres
– El control de flujo
– La detección de errores
– La recuperación de errores
– La capa de transporte en cada computadora verifica que la solicitud de transmisión de los datos es realmente permitido el acceso a la red. También verifica que cada extremo de la conexión de red puede iniciar el proceso de transferencia de datos.

Los protocolos de transporte comunes utilizados en esta capa son:
– Transmission Control Protocol (TCP): TCP es un protocolo orientado a conexión que ofrece una mayor fiabilidad cuando se trata de transporte de datos que lo UDP.
– User Datagram Protocol ( UDP ): UDP es un protocolo de conexión que no proporciona datos fiables de transporte. No se retransmiten acuses de recibo.

CAPA DE RED

La capa de red del modelo OSI es responsable de mover los paquetes entre los dispositivos, mediante las comunicaciones entre computadoras que existen en la red diferentes.

Una de las funciones principales desempeñadas en la capa de red es de enrutamiento.

Las funciones desempeñadas en la capa de red del modelo OSI son los siguientes:
– La dirección del tránsito hacia el destino final
– Direcciones de red lógica y servicios de direcciones de las funciones de enrutamiento, el descubrimiento de rutas y la vía de selección de conmutación de paquetes
– Control de secuencia de paquetes
– El control de congestión
– El flujo de la capa de red de control y error de la capa de red de control
– Services Gateway

CAPA DE ENLACE DE DATOS

La capa de enlace de datos del modelo OSI permite el movimiento de datos a través de un enlace desde un dispositivo a otro, mediante la definición de la interfaz entre el medio de la red y el software en el ordenador.

La capa de enlace de datos mantiene el enlace de datos entre dos ordenadores para permitir las comunicaciones.

Las responsabilidades de la capa de enlace de datos incluyen:
– Media access control
– Formato  utilizado para encapsular los datos
– La notificación de error en la capa física
– Gestión de mensajes de error específicos de la entrega de los paquetes.
– Asegura que los marcos se transmiten de una computadora a otra sin errores.
– Gestiona el orden de los bits , los paquetes, desde y hacia los segmentos de datos.

El resultado posterior se llama tramas. las tramas contienen datos que ya está organizado de una manera ordenada.

La capa de enlace de datos recibe los paquetes de la capa de red y las estructuras de estos paquetes en los tramas. Las tramas  son luego trasladadas a la capa física para su envío.

Una comprobación de redundancia cíclica (CRC) se añade a la trama de datos.

El equipo en el extremo receptor puede solicitar la comprobación de redundancia cíclica (CRC) para que pueda verificar que la estructura no está dañada.

La capa de enlace de datos se puede determinar cuando se pierde una tramas.  Asimismo, pide cualquier pérdida de tramas para ser retransmitidos.

Al realizar estas tareas, la capa de enlace de datos hace posible que los bits de datos que se transmiten en forma organizada.

La capa de enlace de datos está dividida en las siguientes dos subcapas:

Control de enlace lógico (LLC):
La subcapa LLC proporciona y mantiene los vínculos lógicos utilizados para la comunicación entre los dispositivos.
Las funciones de la subcapa LLC de la capa de enlace de datos son los siguientes:
– La comprobación de errores
– El control de flujo

Media Access Control (MAC)
La subcapa MAC de la capa de enlace de datos controla la transmisión de paquetes de una tarjeta de interfaz de red (NIC) a otro en un canal de medios compartidos.

Un NIC tiene una dirección MAC única, o dirección física. Esta dirección identifica la NIC en particular en la red.

Para garantizar que estas direcciones son únicas, las direcciones MAC son generalmente quemadas permanentemente en la memoria de la tarjeta NIC.

La subcapa MAC se encarga de medios de control de acceso que básicamente impide las colisiones de datos.

Los métodos comunes de acceso a los medios de control se enumeran a continuación.
– Token Ring y FDDI
– Detección de colisiones (CSMA / CD), utilizado en redes Ethernet.

Estructura de una trama

En la capa fisica la PDU es transmitida por unos canales, en forma de unos y ceros, ahora para poder diferenciar cual es la parte que corresponde a la direccion MAC, cual es la que corresponde a los datos y cual a la secuencia FCS, hay una clave, "los protocolos de la capa 2".
Algunos son:  802(802.2,802.3,802.3,802.5 …..), LLC, LAPD entre otros.

hay que tener en cuenta que existen distintos tipos de tramas, entonces para la correcta comunicación de los dos anfitriones debe de ser los mismos tipos de tramas en el caso de la capa de enlace de datos.

– Direccion de destino: indica la MAC de destino
– Direccion de origen: indica la MAC de origen
– Tipo: indica el tipo de protocolo de la capa de red
– Longitud: tamaño de la trama, de forma que la maquina remota pueda saberlo

Encabezamiento LLC:
– DSAP: punto de acceso al servicio de destino. Indica a la maquina remota cual es el protocolo de capa superior de donde procede la trama.
– SSAP: punto de acceso al servicio de origen. Indica al protocolo de capa superior de donde procede la trama

CAPA FISICA

La primera capa del modelo OSI es la capa física que transmite flujos de Bits por un medio físico.

La capa física con el establecimiento de una conexión física entre los equipos que permite la comunicación.

La capa física establece o especiica el hardware y la conexión física entre el equipo (computador) y el soporte de la red.

Todos los dispositivos que funcionan en la capa física manejar la señalización. Estos son 1  y 0, la cual se encuentran representados por pulsos de luz o la electricidad.

Los detalles de la conexión física se define en esta capa.

Topologías físicas de la red.

Los tipos de conexión de cable de red y cómo se inserta en la tarjeta de interfaz de red (NIC).
De codificación de datos: Esto se refiere a los métodos de señales analógicas y digitales utilizados para codificar datos en las señales.
– Sincronización de bits
– Multiplexación
– conectores

Las especificaciones de la capa física incluyen:
– La disposición física de la red
– Los cambios de tensión y el ritmo de los cambios de voltaje.
– Las tasas de datos
– Distancias de transmisión máxima
– Conectores físicos

capa física incluye:
– Si los datos se transmiten de forma sincrónica o asincrónica
– Si se utiliza el método de señalización analógica o digital
– Si se utiliza  banda base o  banda ancha.

Fuente: velezconde.wordpress.com. Licencia Creative Commons Reconocimiento 3.0.

Bibliografia:
Manual de referencia cisco de brian hill, cnna1 discovery y tech-faq.
